通電カプラー(ジャンパ栓)

カシオペアを修理してきたらiPhoneがぶっ壊れた

みなさんこんばんは、散々な目にあったばみゅーだです...

え~まずは、2日間更新が途絶えてしまい、すみませんでした...
ちょっとねぇ言い訳させてもらいたい。
なんと、なんとですね、

iPhoneがぶっ壊れました。

特に何もしていないのですが突然電源が入らなくなってしまって、
SoftbankやAppleのコールセンターなんかに電話してパソコンにつなげて強制リカバリーモードにしたりデータバックアップしたりしたのですが、結局修理することに...
新宿のビックカメラにあるアップル認定サービスプロバイダってところまで行ってきましたよ。

本当にあそこのお店ひどいですね、お客さん対応。
僕はどんなにお店の雰囲気が悪くても原因は必ずだれか個人にあるって考えるので、ふと誰が悪いのか見てみたんですよ。
ほんとね名指ししたいくらいひどい人が一人。

普通店舗に入ったら、「今日はどうなさいましたか?」とか「予約されてますか?」とか少しは目を向けるだろうに、「壁にそってお並びください」と書いてあるだけで仕方ないから並んでるのにちっとも列になってない。
よくよく周りを見たら壁じゃないところにiPadがおいてあって、どうやら展示品ではなくそれを操作して手続きをすすめるみたい。
近くに一人店員がいるのに他のお客はそっちのけでぱっぱぱっぱと仕事を済ますもんだからみんな何をすればいいのかわからなくて困っていました。

ちょっと僕の説明力がないのと、現場の写真が取れなかったのが悔やまれますが、本当にひどかった。
4時間待ちですよ。4時間。

言ってることは人によってぐちゃぐちゃだし、もう周りのお客さんみんなキレ気味でした(笑)

やっぱりヨドバシカメラだなぁ~と思いました(爆

ちなみに言うと僕が言ったのは新宿東口にあるビックロの方ですが、西口のビックカメラはちゃんと優しい店員さんでした(ただ西口は14:00の時点で受付が満杯になり終了、そのためビックロならあいてるかもと紹介してくださいました。この差はいったいなんなんでしょう?)

みなさんももし壊れたらぜひ
西口を利用してください。


さて、こんな無駄話はよくて、少し久々に模型を触れたのでその話
0803_1346
ずいぶん前にカシオペアをニッパーで間違って切断してしまったバカ話をしたかと思いますが、
その後ジャンクを探しまわっても見つからず、ホビセンに修理依頼することを思いついたので行ってきました。
本当は8/10終了と聞いていたのですが旅行中に電話が入り、2週間以上前に修理が終わったので
先日ホビセンまで取りに行ってきました。
0803_1347
こうしてみると案外キズも気づきませんが、下の車両の左下に大きく切断跡が見られます。
大切なカシオペアだけあってどうしてもこのキズが見逃せませんでした。
0803_1348
ちなみにどうやらコストダウンのためか資材確保のためか、屋根やホロ、ガラスなどはすべて移植されるようで壊れた奴はこんな形になって戻ってきました。
左はおそらくまたウェザリング等の実験台になるでしょうね(笑)
でもこれで1400円程度。
ちょっと痛手だったり...

これでようやく工作を再会できます
8月初旬には運転会も控えていますから、急ピッチで作業をすすめることにしましょう。
それではまた明日
明日はどんなネタが更新できるかな...
できそうにないのでもう旅行記に突入してしまうかもです(笑)


ブログ村に参加しています!お手数ですがクリックしていただけると嬉しいです!真夏の毎日投稿チャレンジ!がんばるぞ~
にほんブログ村 鉄道ブログ 鉄道模型 Nゲージへ
にほんブログ村


Youtubeチャンネルあります!3.21にラストランを終えてしまった寝台特急カシオペアや、最後の寝台急行はまなすの様子や車内放送、展望動画などを収めたPVを絶賛公開中!ぜひご覧ください!

鉄道模型PVもあります!暑い夏は横になってこれを流してゆっくりお休みあれ!



カシオペア、通電ジャンパ栓の作り方~室内等のチカチカ解決~

みなさま、ご無沙汰いたしております、絶賛テスト中でございやしたばみゅーだです...

うん...以前にも言いましたけどね、ほんとに日本って酷な国ですよね(笑)
あああああああああ大変だああああああ
自分のやりたいことに没頭したい。無になりたい。けどなれないって現状がつらかったりしますよ...
あ?俺何言ってんだ...
はい。
行きましょうか。


え~お待たせいたしました、今回は通電ジャンパ栓製作vol.2でございます。
前回の記事で、連結部のプラス側?凸側?の方向を製作して終わりにしました。今回は...もう物語もクライマックスといってよろしいでしょう!ジャンパ栓の凹凸含め量産先行なるものができました。
基本的にはこれで導入でいい!という形まで見えてきましたのでご紹介しましょ♪

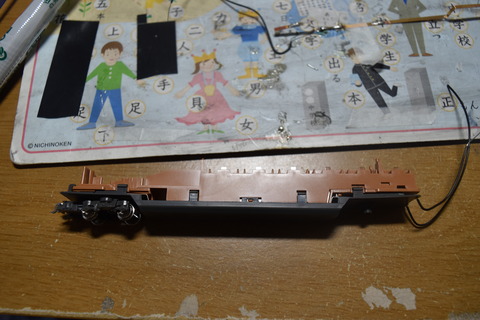

0406_061
前回のジャンパ線製作で床の中にある銅板から電気を引っ張ってきてジャンパ栓を伸ばしてくる作業まで行きました。
0415_074
0415_075
そしてまだ紹介していなかったマイナス側(凹み側)は床下に線を引いてくるところまでは前回と同様。
そのあと台車側、車体中央側に線を折り返し、ネオジム磁石をくっつけることにしました。
ところがその後の試運転を繰り返した結果、磁石にくっつけられるよう、硬い鉄線をジャンパ栓の材料にしたがためにカーブに差し掛かった際、車端部の機器に干渉して脱線する事故が多発(爆)
ジャンパ栓をうまい具合に調節することで脱線は防げましたが、何度も調節するのは面倒なので、改めて考え直して思いついた完成形がコチラ!
0526_400
ジャンいかがでしょうか?
反対側車端部の写真が撮れていないのですが、両側ともにマグネットを取り付けることにしました。
冒頭の車両からピヨピヨ出てくる線を半分程度カットし、黒い皮膜を抜き取り、折り返して作りました。
マグネットは普通の両面テープを使用して折り返した線に接着。
このマグネットユニットを隣り合うようにそれぞれの車両に設置。

そして、それとは別に例の鉄線をジャンパ栓の形に折り曲げ、ジャンパ栓パーツを作成。
パーツの両端は折り曲げることで丸い鉄線がくるくる回ってジャンパ栓のうねりが変な向きにならないようにします。
写真をよく見てもらうとわかるのですが、左側は三つ折り、右側は二つ折りの形状にしてあります。
磁石がくっつく際はその吸着力が触れている面積の広さに比例しますので片方だけ多く折り曲げて面積を広くすることで解結する際にジャンパ栓がどちらか片方の車両に必ず残るようにします。
これで紛失したり収納時に面倒なことにならなくて済むかなぁ~と。

ちなみにこの磁石ユニットに使用している磁石は電気を通す必要があるので一般的な磁石の中でいうなればネオジム磁石だけだと思いますので注意してくださいね♪
東急ハンズで、このネオジム磁石がテープでつなげられて「磁石テープ」という名で400円弱だったので購入しました。本来は磁石をセロテープでくるまないと傷がつきやすいそうですがガン無視です(;´・ω・)
今のところ弊害がないのと、ほかのネオジム磁石は1個だけで800円とかするので絶対にこちらがおすすめ。
一袋14粒くらい入っていたと思うのでお得です。

0526_403
奥が台車の通常状態。手前が加工したもの。
まず、もともと取り付けられているカプラー付属のジャンパ栓は邪魔なのでCut♪
加えてカプラーを支えている灰色の大きな四角い部分が、床裏につけたマグネットの厚みに干渉することを防ぐため1~2㎜程紙やすりでヤスリマス。
やすらないとマグネットにぶつかって台車が回転せずカーブで脱線してしまいます...
0430_002
そして、ワタクシもとうとうデビューしました。
KATOの純正室内灯です。このLEDタイプが出る前は各々自作している方も多かったようですが、まぁ買えてよかったと。
0430_003
中身です。思ったより加工が必要なようです。
照明版と照明ユニットをアルミてーぶで接着して、銅板を床の中に差し込んで照明ユニットとくっつけておしまいです。もっと置くだけみたいなものだと勘違いしていましたが、まぁ特に難しい作業はないので、暇つぶしに楽しいい感覚で作れます♪
0526_395
さて、室内灯を組み込んで、先ほど作った通電ジャンパ栓をつなげた状態で連結させてみました。
普通のカプラーでの連結よりかは若干面倒ですが、そこまで手間がかかるわけではないので、よし。

では点灯させてみます...ドキドキ
そいやっ
0526_396
0526_398
ぬぉ~2枚目の写真で見えますでしょうか?
線路と線路の間をあえて話して通電しないようにしています。左側の線路をパワーパックにつなぎ、右側は何にもつなげていない状態にしていますが、通電ジャンパ栓のおかげで左右ともに明るく光ってくれています♪
う~んこうやってつけてみると室内と打ってロマンがあっていいです♪

写真ではうまく表せなかったのですが、もう少し落ち着いて深みのあるオレンジの光を出してくれていて、バッチリ。LEDになったことで白っぽく光らないかな~と心配していましたが、さすがはKATOきっちりカシオペアっぽいオレンジ色の光を放ってくれています。
強いていうなれば、ちょぴっと明るすぎるかもしれません。まぁ許容範囲内かな?

右側はカーブ線路になっていますが、カーブの通過も左右両方マグネットにしたことでジャンパ栓パーツが台車の動きに合わせて移動できるので脱線しません。
ただ、ずぅ~っと放置していると次第に鉄線までもが磁気を帯びてくるのでそこが面倒です(笑)
ネオジム磁石は一つの磁石の中にN極S極があるので鉄線が磁気を帯びてくると、一定の場所にしかいられなくなります。保管が雑で変な位置にジャンパ栓を設置して収納してしまうと、反発してうまくくっついてくれなくなるのが欠点ですが、
パーツがダメになれば、すぐに新しいものに作り替えられるのでその点でもジャンパ栓の別パーツ化はよかったのかなと思います。

最後に以前のE657甲種化の記事で上げていなかったようなので、その際に一緒に走らせたカシオペアのOM入場をちらり。

0415_088
0415_087
0415_086
657甲種と並んで♪
0415_089
0415_090
この時はすでにジャンパ栓工事中だったので、工事をまだしていない6両を使ってOM入場を再現してみました。
0415_085
牽引はEF81 140 双頭連結器があるのでカシオペアの中間車とも実写通り連結できます
140号機も以前OM入場で活躍したことがあるそうですね。

さてジャンパ栓も基本形が築き上げられたので、量産に。
今度は1号車2号車を済ませたので3号車を。
0526_401
食堂車にも光をともらせます。
0526_399
ところが...鉄線を折り返していたらぽろっ...と折れてしまいました(T_T)/~~~
仕方ないので今度はんだ吸い取り線でも買ってきて作り直します...
ついでに床の中にも鉄線を通しているとかさばるので床の中は細い銅線かアルミ線にして、磁石ユニット部分のみ鉄線にするのもありかな...
いろいろ思考中です。アイデアお持ちの方先駆者の方、アドバイス等コメントお願いします...


以上!通電ジャンパ栓製作でした~!
近々一編成が整った姿が見れると思いますのでお楽しみに♪


ブログ村に参加しています。お手数ですがクリックしていただけると嬉しいです!
新年度、わしも一歩成長じゃー!
にほんブログ村 鉄道ブログ 鉄道模型 Nゲージへ
にほんブログ村



今回ご紹介した室内灯はこちら!フル編成の場合2箱必要なのでご注意。お手元でカシオペアらしい柔らかな光を味わって♪



Youtubeチャンネルあります!3.21にラストランを終えてしまった寝台特急カシオペアや、最後の寝台急行はまなすの様子や車内放送、展望動画などを収めたPVを絶賛公開中!ぜひご覧ください!



通電カプラー(ジャンパ栓)の作成に挑戦!

みなさん、こんばんは♪
少々更新に間が空いてしまったでしょうか。なんだかちっぽけな春休みのくせして春休みボケしてしまったみたいです...

さて、そんな空白の数日間、僕は何をしていたのか...

そう...
DSC_0236_1445
はいよっ!。
あのですね~本当にお金がありません((o^―^o)ニコ
今回購入してきたのはカシオペアの床下セット2つ。ライトが系のもののほうが在庫の数が減っていたので希少価値の低いもの2つを抽出してまいりました(笑)

さて、こいつで何をするか...

そう...

「通電カプラー」製作です。
これまで我ばみゅーだの鉄道模型すべてに室内灯を装着せず、やってまいりました。ところが、あれよあれよという間に私の周りには室内灯取り付けマンが...ウヨウyんじゃないじゃないい~っぱいいらっしゃるわけですよ。

ただ僕には一つこだわりがありまして、あの通電不良から起こるチカチカ、低速時や停車時のチカチカ。
あんなこと実写だったらたとえオンボロ電車であっても起きませんよね。
そこでそんなビックプロブレムを解決すべく登場したのが通電カプラー。

これまで様々なNETを駆使して世の通電カプラーを見てまいりました。が、なかなかこれぞ基本の作り方!たるものがない...
そう!そこで僕は考えました。

ジャンパ栓にすればよいと。導線を中にある銅板から引いてきて、床下に穴をあけ、そこから導線をだして隣の車両とつなぎます。
とりあえず作ってみましょ♪
DSC_0238_1447
はいとりあえずボディは外して
DSC_0239_1448
床下と客室(?)に分離させます。6個ぐらいのツメがあるので慎重にね。

で、この後が問題。なんかいろいろいじくりながら考えていたら、はんだを使うつもり満々だったのが...
つかわなくてもできることに気づいてしまい
0405_007
0406_006
こんな感じ。
先っぽを折りたたむことで接触を確実にしています。右側はぷかぷか浮いてしまうのでマスキングテープで強制的に固定。
ところが、こうして長距離を針金と並行させることで、これまで身動きの自由だった銅板が導線に方前られてしまい、上の客室パーツと組み合わせた際にパンパンに膨れ上がる事象が発生。
仕方ないのではんだ付けに...
ちゃんと通電はしたんですけどね~

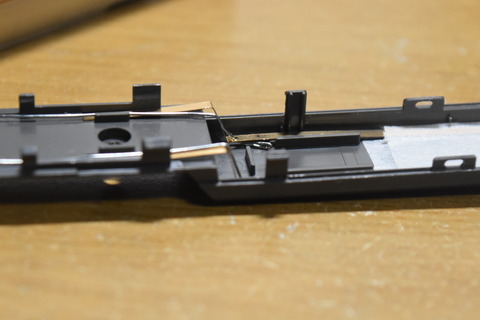

0406_058
はんだ付け、こんなかんじ~
できれば落ち着いて取り外した状態でやりたかったのですが、とりはずしてやると今度ここに装着するときに面倒なので仕方なくこの床下パーツの上で直接はんだ付けをすることに...
いろいろ動画で勉強したりして、なんとかつくはつきました(笑)
以前いろいろと教わったのですが、今回はなにせプラスチックの上ですから、恐る恐る純粋にはんだだけを使用して。

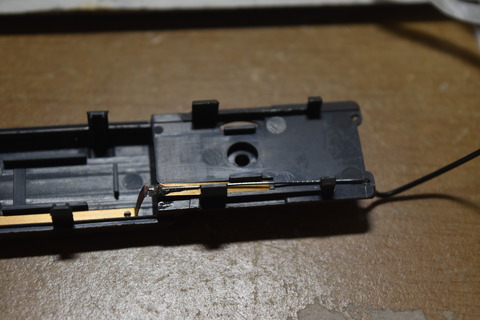

0406_059
右側にダイソーの便利な便利な0.8㎜ピンバイス(製品名は精密ドリル)ですれっすれのところに穴あけ。
意外と簡単に穴が開きますよ♪
0406_060
反対側も同じようにはんだ付け。
0406_061
客室パーツもはんだ付けをしなかった時よりしっかりはまりました。

これにて一件落着。

さて、相方のほうをどうするか。
いま案として思っているのは床下に小さなネオジウム磁石(?)的なものを貼り付けて、ワンタッチあるいはノータッチで接続する方法。
はじめは2両で1ユニット形成して合計8軸の車輪を共有することでなるべく連結の手間を省こうと考えていましたが磁石がいければ4両で1ユニットぐらいにしてもいいかもしれません。

ただ、問題は磁石を床下にどうやって接着するか。電気を通す必要があるので表面に接着剤をつけると通電不良を起こす可能性があります。
軽い磁石であれば、磁石に直接はんだ付けする方法もありますが、そもそも磁石にはんだづけなんてできるのかな?
いろいろ試案のしどころです。
僕もこの手のことは初めて。というよりかこんな手の込んだことをするのは初めてです。
こだわりが強いのは大変ですね(笑)
どなたかお知恵をお貸しください(笑)

では、おやすみなさいませ。
次回は今日撮影してまいりました桜?それともこの続き?はたまたモジュール作成?
お楽しみに~!

ブログ村に参加しています。お手数ですがクリックしていただけると嬉しいです!新年度、わしも一歩成長できるかな?
にほんブログ村 鉄道ブログ 鉄道模型 Nゲージへ
にほんブログ村

【動画】模型ではまだまだ現役のカシオペアも先日、本格的な営業を終了しました。さみしいですがそんなカシオペアとはまなすの車内放送や走行動画、展望映像などをPVにしてみました。ぜひご覧ください!
